Què són els procediments d'inspecció rutinària de brides SSM?

1. Finalitat

Per tal d'enfortir la inspecció i la gestió de les forges de brida, controlar la qualitat abans d'utilitzar el producte i reduir la pèrdua tant com sigui possible, aquesta regulació està especialment formulada. Com a forja de brida, a més dels estàndards de disseny, fabricació, inspecció i prova especificats als accessoris tècnics del contracte i al contracte, també ha de complir els requisits i servir de base per a la inspecció entrant. En cas de conflicte entre els accessoris tècnics, els estàndards de disseny, fabricació i assaigs estipulats en el contracte, i aquest requisit, s'implementarà el que tingui el requisit superior.

2. Àmbit d'aplicació

Aquest requisit s'aplica als forjats de brida d'ús habitual de diverses especificacions.

3. Tipus de brides i tipus de cara de segellat de brides

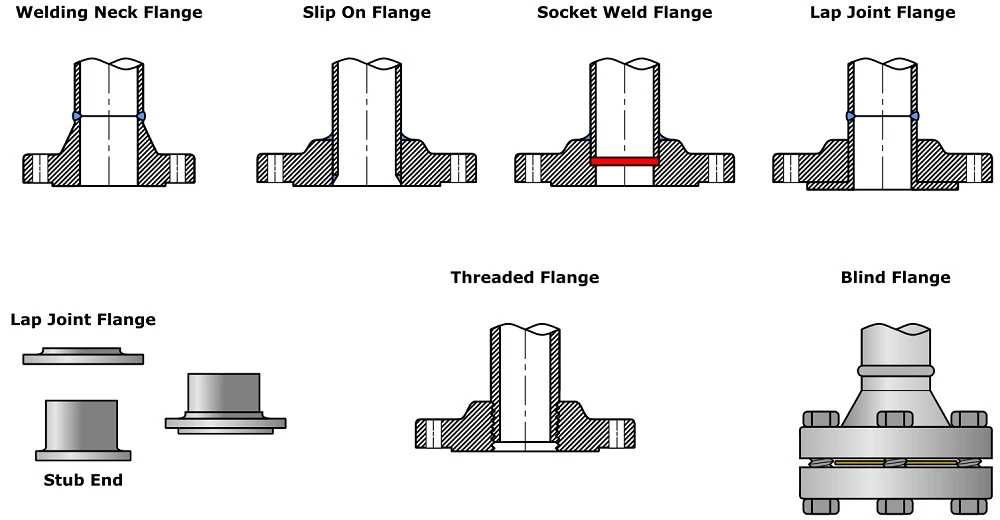

3.1 Els tipus de brides inclouen: brides lliscants (SO), brides de coll de soldadura (WN), brides compactes, brides de soldadura de sòcols (SW), brides roscades, brides de junta d'extrem de perns (LJ), brides de coll de soldadura llarg (LWN) i cegues. Brides, com es mostra a continuació:

Els codis de tipus de brida són els següents:

Tipus de codi	Tipus de brida	Codis de tipus	Tipus de brida
TAN	LLIMINACIÓ A LA BRIDA	SW	BRIDA DE SOLDADURA D'ENCOLL
WN	BRIDA DE COLL DE SOLDADURA	TH	BRIDA ROSCADA
LWN	BRIDA LLARGA DE COLL DE SOLDADURA	LF/SE	BRIDA JUNTA LAP
SI	BRIDA INTEGRAL	BL	BRIDA CEGA

3.2 Els tipus de superfície de segellat de brides inclouen: superfície elevada (RF), superfície plana (FF), superfície d'unió tipus anell (RTJ) superfície mascle/femella (MFM), superfície de llengüeta/ranura (TG), superfície de espiga/solc, etc.

Codi de tipus de superfície de segellat de brides

Cara de brida	Cara aixecada	Dona	Mascle	Llengua	Groove	Cara plana	Junta de tipus anell
Codi	RF	FM	M	T	G	FF	RJ

4. La inspecció es farà d'acord amb les normes de brida.

Com ara ASME B 16.5, HG/T 20615 i altres requisits, la inspecció dimensional i la inspecció visual es faran peça per peça.

4.1 Inspecció de dimensions

1	Pinça d'eina de mesura d'inspecció, regle de tauler recte, pinça de profunditat, cinta mètrica
2	Mesureu les dimensions següents amb una pinça, un regle o una cinta mètrica: Diàmetre interior, diàmetre exterior, gruix, diàmetre exterior de la superfície de segellat, coll de brida, diàmetre exterior de l'extrem del coll, diàmetre del cercle central del forat del cargol, espai del forat del cargol, diàmetre del forat del cargol
3	Col·loqueu la brida a la plataforma i mesureu l'alçada de la brida amb un calibre de profunditat
4	Inspecció del diàmetre interior de la brida a l'excentricitat del punt central del forat del cargol i del centre de la superfície de segellat: 4.1 Col·loqueu la brida a la plataforma i mesureu la distància entre el forat del cargol corresponent i la paret interior de la brida amb una pinça, i el valor màxim de la diferència corresponent és l'excentricitat; 4.2 Col·loqueu la brida a la plataforma, mesureu l'amplada corresponent de la superfície de segellat amb una pinça i el valor màxim de la diferència corresponent és l'excentricitat.
5	Per a brides no estàndard com el tipus LWN i peces forjades, les dimensions s'han de comprovar una per una segons el dibuix de processament extern.

4.2 Inspecció visual

1	Les superfícies mecanitzades han d'estar lliures de rebaves, rascades perjudicials i altres defectes que redueixin la resistència de la brida i la fiabilitat de la connexió.
2	Les superfícies de segellat s'han d'inspeccionar una per una i no hi ha d'haver defectes superficials com esquerdes, cops i rascades que afectin el rendiment del segellat.
3	Preste atenció per comprovar si la superfície mecanitzada (superfície de segellat) té línies d'aigua (superfícies dentades concèntriques o helicoïdals) i l'eina de processament és d'1,5 mm o més. Els requisits de la línia d'aigua són aplicables a les següents superfícies de segellat de brides: RF FM M FF (HG/T 20615) RF FM M FF (ASME B16.5)
4	Si cal, s'ha de comparar la rugositat de la superfície de la brida amb mostres estàndard del mateix material

Les brides s'han de marcar com s'especifica a continuació

A. HG/T20615 i NB/T47008~47010

1	Nom del fabricant (o marca comercial)
2	Número estàndard: HG/T20165A (o B)
3	Codi tipus brida
4	Mida nominal de la brida DN
5	Classe de pressió nominal de brida
6	Codi tipus de superfície de segellat
7	La brida WN s'ha de marcar amb el gruix de la paret de la canonada d'acer
8	Codi del material (inclòs el grau de forja)
9	Nombre de lot
10	Altres marques especificades, com ara marques de producte

B. ASME B16.5 i SA105

1	Nom del fabricant (o marca comercial)
2	Designador de nivell de codi ASME i número de forn
3	Nota de valoració com ara 1500
4	Compliment B16.5 o ASME B16.5
5	Mida NPS
6	Tipus de brida i tipus de superfície de segellat
7	Estat de tractament tèrmic
8	Altres marques designades, com ara el número de peça. Nota: Totes les marques de les peces s'han de copiar completament al formulari d'inspecció.

5. Certificat de qualitat del producte

5.1 NB/T47008 ~ 47010 Els documents de certificació de qualitat inclouen: certificat de qualitat, corba de tractament tèrmic (però una còpia).

5.1.1 El certificat de qualitat no ha de ser inferior al contingut següent:

1	Nom del fabricant i data de fabricació
2	Nom del producte, especificació, grau de pressió, material, estàndard de fabricació de materials, grau de forja i nombre de peces forjades
3	Composició química i propietats mecàniques de les matèries primeres
4	Nombre de calor de matèries primeres
5	Número de tractament tèrmic
6	Número de lot de fabricació
7	Segell oficial del departament de qualitat del fabricant
8	Signatura de l'inspector de qualitat i data d'inspecció
9	Resultats de la prova del producte

5.2. La certificació de qualitat del material ASME es detalla als capítols pertinents d'ASME II A

6. Altres requisits especials

1	Si hi ha un requisit de reinspecció, les mostres de la caixa s'han de processar en conseqüència i tornar a inspeccionar-se. Només es poden utilitzar els materials que superin la reinspecció.
2	La brida després de la inspecció ha d'estar ben protegida, especialment la protecció de segellat, i mantenir-la neta.
